防爆浮球液位開關適用于船艦，化工及其它工業設備的艙柜中對液位進行兩位式控制和報警

技術參數:
型    號:TC-UQK
安裝形式:側   裝 Horizontal mounting
開關結構:單點兩位式 SPDT
觸點容量:SPDT AC;220/10A DC125V/0.6A
切換差:10～30（mm）
介子比重:≥0.85
介子溫度:≤200℃
工作壓力:1.0MPa
防爆標記:EXdIIBT3～T5
防護等級:IP68
整定方式:定值不可調
浮球直徑:Φ60
一、用  途:

    TC-UQK型浮球液位控制器屬于兩位式物位儀表，適用于對銅，鋁，不銹鋼等材料不起腐蝕作用的容器內液位的控制。當液位到達高，低級限位置時，控制器輸出觸電開關信號，實現液位的報警或啟停電泵�？蓮V泛應用于石油，化工等工業部門中。TC-UQK型應用于海洋船舶中。

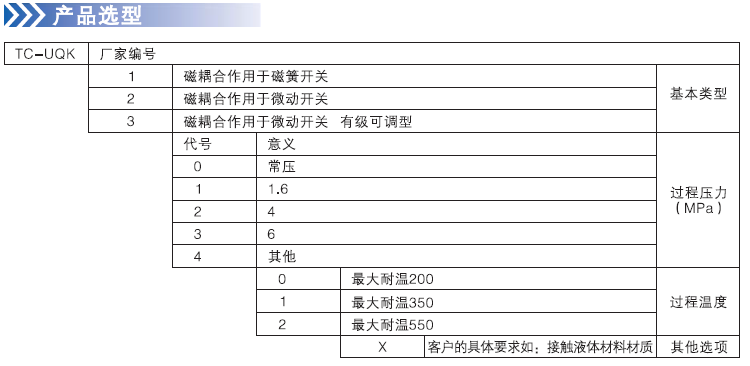

二、型號及主要技術指標

三、結構原理:

控制器由浮球組件與轉換機兩部分組成。當被測液位變化時，浮球隨之上下移動，使連桿端部的磁鋼做相反方向移動。到達液位兩個控制點時，通過同級性磁力的排斥作用，是轉換機構中的磁鋼迅速被排斥到另一邊，使微動開關接通或斷開，輸出開關信號，用以實現報警或自動控制�？刂破鹘Y構，工作原理圖見次頁。

四、使用須知:

1.被控制介質中，不應含有導磁雜質。

2.被控介質的液面波動頻率及幅值不能太大。

3.UQK-03-C型控制器浮球直徑若大于法蘭孔徑時，容器蓋必修是可以拆卸的。
